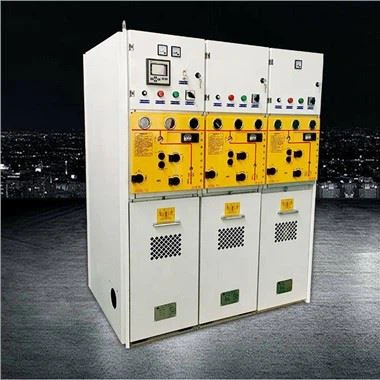

SF6 24kV Aparèy izole/Inite prensipal bag/RMU
Nou enflatab SF6 metal sele plen izolasyon seri bag rezo switch kabinè te pase tès la kalite nan sant nasyonal tès elektrik oclusal la. Lajman itilize nan sistèm distribisyon pouvwa 10KV / 6K, li se pwodwi switch pi pito pou itilizatè divès kalite nan zòn iben ak riral yo. kabinè switch se mòd inite modilè, ki ka konbine selon diferan rezon. Pa konbinezon an nan inite fiks ak inite dilatabl, ki poste satisfè bezwen an nan switchgear kontra enfòmèl ant itilizasyon fleksib. Se kabinè enflatab bag SF6 divize an konfigirasyon estanda ki pa dilatabl ak konfigirasyon estanda dilatabl. Akòz konbinezon an nan modil plen ak mwatye modil ak pwòp évolutivité li yo, li gen fleksibilite trè espesyal. Kabinè bag enflatab SF6 aplike estanda GB. Anba kondisyon enteryè a (20 degre ) kouri konsepsyon lavi a ki gen plis pase 30 ane.
Dekri teren
SF6 24kV Aparèy izole/Inite prensipal bag/RMU
Pwodwi Deskripsyon
Air izole kabinè rezo bag se yon tèm ki koresponn ak konpak gaz izole kabinè rezo bag. Nan jou yo byen bonè, kabinèt rezo bag izole lè yo te itilize vakyòm VEI oswa switch chaj lè konprese, switch chay ki pwodui gaz, ak lòt kabinè rezo bag. Apre sa, ak itilizasyon toupatou nan SM6, li te vin kouran prensipal la nan kabinèt rezo bag izole lè. Menm jan ak lòt kabinè rezo bag lè, switch chaj la te ranplase ak yon kalite sak lè SF6, ki vle di ke chaj la ak baz switch twa pozisyon enstale andedan yon koki izolasyon résine epoksidik. SF6 sèvi kòm mwayen etenn ak izolasyon.
Air izole kabinè rezo bag - dilatabl kabinè rezo bag SF6, yo ka lib konbine, gen yon ti gwosè, an sekirite ak serye, epi li pa mande pou antretyen.
Yo itilize gaz SF6 kòm izolasyon ak mwayen pou etenn arc, ak metòd wotasyon arc mayetik konstan an asire gwo kapasite etenn arc, bon pèfòmans kraze, ovè vòltaj ki ba, lavi elektrik long, ak antretyen gratis chanm etenn arc.
Chaj switch la - aparèy elektrik konbinezon fuse gen yon fonksyon twa pozisyon, sele pafè, mekanis opere serye ak bloke.
Switch baz la gen yon fonksyon fèmen kout sikwi.
Kò kabinè a fòme pa Stamping ak koube ak fèy aliminyòm kouvwi zenk, ki solid ak serye.
96 èdtan tès espre sèl ki fèt pa enstitisyon an.
Izolasyon busbar prensipal la dwe separe pa patisyon metal ant kabinèt epi yo pa dwe jenere kouran eddy. Tou de bout busbar la dwe sele ak sele izolasyon.
Yo ta dwe pran mezi pou anpeche konsantrasyon jaden elektrik ak egzeyat pasyèl nan junction nan busbar prensipal la.
Kouvèti egalizasyon vòltaj la nan fuse a asire pèfòmans nan izolasyon nan switchgear a, san konsantrasyon jaden elektrik ak egzeyat pasyèl.
Kabinè rezo bag la gen ladan entèval sa yo: entèval switch, entèval otobis, entèval kab, entèval mekanis, ak entèval pwoteksyon kontwòl
1) Chaj switch
Chaj switch yo gen yon sèten kapasite kraze sou chaj, ki vle di yo ka kouran pou louvri epi fèmen anba chaj limyè, men yo pa ka opere souvan. Anjeneral, switch chaj yo ekipe ak fuzib epi yo gen pi fò kapasite etenn arc pase switch izolasyon.
2) Izolasyon switch
Lè brekè sikwi a dekonekte kous la, dekoneksyon switch izolasyon an pèmèt pou yon separasyon klè nan pati yo vivan ak mouri, k ap sèvi kòm yon switch oksilyè.
Akòz mank de endikatè ekstèn entwisyon pou pozisyon kontak nan disjoncteurs, ak nan kèk ka, li pa ka garanti ke endikasyon li yo ki konsistan avèk pozisyon nan kontak la, li nesesè yo sèvi ak switch izolasyon klèman separe kouran ak kouran. pati ki pa kouran.
Anplis de sa, dekonektè a gen yon sèten kapasite nan etenn arc natirèl, ki souvan itilize pou opinyon ak dekoneksyon nan ekipman ak ti aktyèl tankou transfòmatè Voltage ak parasè zèklè, ak koneksyon ki genyen ant yon disjoncteurs ak plizyè ekipman, ki fè chanjman an. nan disjoncteurs nan disconnector a pi fleksib ak pratik.
3) Disjoncteur sikwi
Yon aparèy switch ki ka fèmen, pote, ak dekonekte aktyèl la nan kondisyon sikwi nòmal, epi li ka fèmen, pote, ak dekonekte aktyèl la nan kondisyon sikwi nòmal nan yon tan espesifye.
4) Ground switch
Sitou itilize pou antretyen ekipman, yo nan lòd yo anpeche apèl pouvwa toudenkou pandan pwosesis antretyen an, tou de bout nan ekipman antretyen yo dwe chita.
Se switch la baz nan kabinè a distribisyon wo-vòltaj jeneralman chita sou bò chaj pwodiksyon an. Lè repare bò chaj la nan kabinè distribisyon wo-vòltaj la (tankou boulon pi sere, demonte câbles, elatriye), nou bezwen dekonekte switch la epi fèmen switch la baz nan kabinè distribisyon an an menm tan an. Sa a ka anpeche apèl pouvwa toudenkou soti nan sa ki lakòz aksidan chòk elektrik, epi tou li dechaje chaj ki rete a, ki se benefisye pou sekirite antretyen.
Kondisyon Anviwònman
(1) Altitid apwopriye: Mwens pase oswa egal a 2000mApwopriye
(2) Tanperati: -40 degre ~ plis 55 degre relatif
(#) Imidite: Mwayèn chak jou Mwens pase oswa egal a 95 pousan, mwayèn chak mwa Mwens pase oswa egal a 90 pousan
(4) Gradasyon Domaj Tranblemanntè: Mwens oswa egal ak Nivo 8

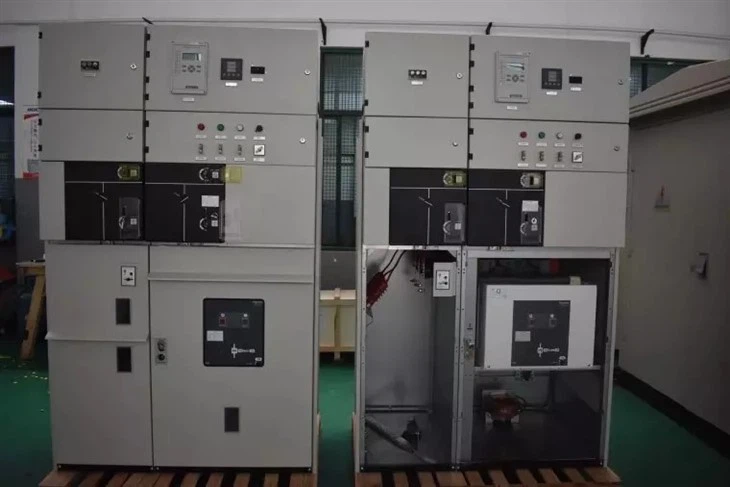

Foto pwodwi
Atelye faktori
Anbalaj & livrezon
Egzibisyon
FAQ
Q5: Èske OEM/ODM disponib?
A: Wi, li se! Pwodwi nou yo ka Customized. Nou gen ekip konsepsyon ak enjenyè, nou ka Customize pwodwi selon desen oswa kondisyon kliyan yo.
Q6: Ou se manifakti oswa konpayi komès?
A: Nou se faktori, Kòm yon manifakti 100 pousan pwofesyonèl ak eksperyans manifakti 20 ane a, nou ta ka pwodwi pwodwi selon kondisyon kliyan yo epi nou ta ka tou kontwole bon jan kalite a nan pwodwi 100 pousan.
Q7: Èske pri a ka negosye?
A: Wi, pri a se negosyab. Li ka chanje selon kantite ou oswa pake
Q8: Kouman sou enspeksyon?
A: Nou gen tout sistèm enspeksyon an soti nan matyè premyè pou fini pwodwi yo enkli tès ogmantasyon tanperati, tès sèl flite tès kalite kondiktè, tès lavi mekanik.
Q9: Ki sa ki tèm peman?
A: TT, Paypal, Western Union, asirans komès Alibaba ak L/C akseptab. 30 pousan T/T davans, 70 pousan balans anvan chajman.
Q10: Ki sèvis konpayi an ofri?
A: Nou gen ekip la enjenyè pwofesyonèl ki ka konsepsyon ak devlope mwazi an rive diferan kondisyon kliyan.
Nou gen tou ekip lavant yo ofri bon sèvis soti nan pre-sale apre-sale.
Pwodui sa a anjeneral Customized.
Nou se yon manifakti epi nou gen yon depatman teknik pwofesyonèl ki ka desine ak bay solisyon selon bezwen kliyan yo.
Tanpri kontakte pèsonèl lavant nou an pou jwenn desen konsepsyon
Men egzanp kliyan nou yo pou referans ou
Kliyan Ris
| 7.1 | Orè teknik garanti: bag prensipal inite yo | ||||
| Atik | Deskripsyon | Inite | Egzijans | Valè garanti | |
| 1.0 | Kalite / modèl | - | Eta | rime | |
| 2.0 | Izolan mwayen | - | Vakyòm /SF6 | RÈD | |
| 2.1 | Mwayen entèwonp | Vakyòm /SF6 | RÈD | ||
| 2.2 | Pwoteksyon transfòmatè (Fusible/disjoncteur sikwi) | disjoncteurs | disjoncteurs | ||
| 3.0 | Aplikasyon estanda | - | IEC ak BS | IEK | |
| 4.1 | Rating nominal vòltaj | kV | 11 | 11 | |
| 4.2 | Maksimòm vòltaj Rating | kV | 12 | 12 | |
| 4.3 | Rated Frekans | Hz | 50 | 50 | |
| 4.4 | Pouvwa Frekans ak vòltaj | kV | 28 | 28 | |
| 4.5 | Enpilsyon kenbe tèt ak vòltaj | KVp | 95 | 95 | |
| 5.0 | Rated kouran busbars | A | 630 | 630 | |
| 5.1 | Kab kouran nominal (chanjman) | A | 630 | 630 | |
| 5.2 | Aktyèl nominal (T-OFF) | A | 125 | 125 | |
| 5.3 | Rated aktyèl pou disjoncteurs | A | 125 | 125 | |
| 6.0 | Kapasite kraze | ||||
| 6.1 | Bouk fèmen (chanjman kab) | A | 630 | 630 | |
| 6.4 | Kout sikwi kraze aktyèl | kA | 20 | 20 | |
| 6.5 | Kapasite fè rated | kA | 50 | 50 | |
| 6.6 | Rated Kout tan aktyèl 3 sec | kA | 20 | 20 | |
| 7.0 | Dimansyon | CTC | cCTC | ||
| Wotè | manm | 1950 | 1950 | ||
| Lajè | manm | 1170 | 1545 | ||
| Pwofondè | manm | 750 | 750 | ||
| 8 | Èske RMU yo fabrike anba lisans, si se konsa endike non konpayi an | HENAN FENGYUAN POWER TECHNOLOGY CO.,LTD. | |||
