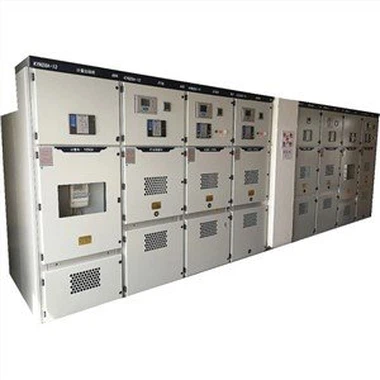

40. 5 kV blokaj AC ki ka detachable ak an Metal

Li apwopriye pou twa-faz AC 50 HZ, rated vòltaj 40. 5 KV andedan kay la konplè aparèy distribisyon pouvwa. Li se sitou itilize kòm distribisyon pouvwa a, transmisyon pouvwa ak gwo gwo motè segondè nan plant pouvwa, endistriyèl ak min antrepriz ak enstitisyon, distribisyon pouvwa ak post segondè nan sistèm pouvwa kòmanse ak lòt kote pou kontwòl, pwoteksyon ak siveyans rezon.

Voye rechèch

Dekri teren

Paramèt teknik yo

1. Voltaje redui: 40. 5 kv

2. Rated Current: 2 500A / 630 A

3. Tanperati a monte kounye a: {{1}} {{1}} Ir

4. Rated frekans pouvwa 1 min kenbe vòltaj (faz nan tè): 95 kV

5. Peak valè de rated enpilsyon zèklè reziste vòltaj (1. 2 ÷ 5 0s) (faz nan tè): 1 8 {{0} } kV

6. Rated kout-sikwi kraze aktyèl: 31. 5 kV

7. Rated kout-sikwi fè aktyèl: 80 kA

8. Rated kout tan reziste aktyèl ak dire: 31. 5 / 4 2 5 / 4 kA / s

9. Rated pik reziste aktyèl: 80 kA

10. Kout frekans pouvwa tan reziste vòltaj nan oksilyè ak sikwi kontwòl: 2 kV

Avantaj

1. 40. 5 kV switchgear se senp nan estrikti, pratik nan antretyen ak pratik nan layout an jeneral ak operasyon;

2. Aksyon an ki asosye ak anklanche a ki estab ak serye;

3. Lajè itilize;

4. Pèfòmans serye;

Enfòmasyon sou konte genyen

Konfigirasyon estanda a nan kabinè a switchgear gen ladan: lojman, mekanis vole, tren gid Trolley ak tren mekanism fleo, chak eleman monte plak oswa gwo bout bwa montan, bwat plak (plak aliminyòm oswa plak asye), plak pòt, charnyèr, pòt fèmen, gade fenèt (vè apeze), baskètbòl kab, bag poze sele kab, elatriye

Rated Voltage			kV	40.5
Rated Current			A	2000
Rated Kapasite			Hz	50
Rated kous kout kouran		Konpozan AC	kA	31.5
		San aktyèl	%	51
Rated kous kout kouran			ms	45
Rated kous kout fè aktyèl la			kA	80
Rated pik reziste aktyèl la			kA	80
Rated tan kout kenbe aktyèl			kA	31.5
Rated tan kous kout			s	4
Rated tan kout frekans pouvwa kenbe tèt ak vòltaj	Kalite sèch		kV	95
	Mouye Kalite		kV
Rated enpilsyon zèklè kenbe tèt ak vòltaj			kV	185
Rated opere enpilsyon kenbe tèt ak vòltaj yo			kV
Rated chaje presyon pou kraze ak izolasyon			Mpa
Rated ekipman vòltaj nan mekanis			V	DC 220
Rated sekans operasyon				O-0. 3 s-CO-180s-CO
Premye koyefisyan ajou				1.5
Mekanik lavi			Tan	VCB 50, Chanje tè a 2000}
Nivo Pwoteksyon				Out Enclosure: IP 4 X
Fèmti vitès / vitès ouvèti			m/s	0.5-0.9/1.2-1.6
Fèmti tan			ms	30--75
Tan ouvèti			ms	20--55
