Konpozisyon inite prensipal bag

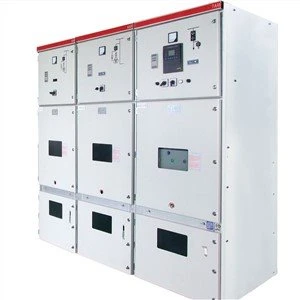

Inite prensipal bag la jeneralman konsiste de kat pati: chanm switch, chanm fuse, chanm mekanis opere ak chanm kab (chasi).

Chanm switch la konpoze de sikwi fonksyonèl divès kalite (ki gen ladan switch tè ak switch chaj) sele nan koki an metal ak ba otobis yo ant sikui yo. Se koki a soude pa 3mm frèt-woule asye plak (oswa plak asye ki pa bwode). Chak sikwi fonksyonèl gen ladan yon switch chaj ak switch baz. Chanjman chaj la konpoze de yon sistèm kontak k ap deplase vètikal ak yon kontak estatik ki sitiye nan fen ki pi ba a. Lè switch la fèmen, kontak k ap deplase a deplase anba epi switch chaj la limen. Se switch la tè ki konpoze de yon lam kontak k ap deplase ak yon lam kontak estatik. Pandan mouvman an nan sezon prentan an, se switch la tè byen vit vire sou. Gen 4 twou pwosesis asanble rektangilè nan anwo ak dèyè chanm switch la. Se devan inite prensipal la bag ekipe ak yon fenèt obsèvasyon, ki ka wè pozisyon "louvri" ak "fèmen" nan switch la tè. Yon aparèy eksplozyon-prèv enstale nan dèyè inite prensipal bag la.

Chanjman chaj la adopte yon estrikti lè konprese mouche, ki gen gwo kapasite ekstenn arc epi li pa afekte izolasyon ki genyen ant faz ak tè. Tou de kontak yo dinamik ak estatik gen kontak arc, ki anpil amelyore fwa yo kraze.

Fyouz la ak chanm switch chaj la konstitye sikwi pwoteksyon transfòmatè a. Fyouz ki limite aktyèl wo-vòltaj la enstale nan yon koki izolasyon epoksidik. Apre fuse a kònen, atakan an ekspilse, epi switch chaj la louvri.

Se chanm nan mekanis fonksyone ki sitiye nan devan inite prensipal la bag. Nan chak sikwi fonksyonèl, switch chaj la ekipe ak yon mekanis fonksyònman depo enèji imen (oswa elektrik), switch la baz ekipe ak yon mekanis fonksyònman depo enèji imen, epi panèl la ekipe ak yon operasyon fèmen switch chaj ak manyèl. ouvèti respektivman. Ouvèti ak fèmen operasyon twou yo nan bouton an rotary ak switch la baz, ouvèti ak fèmen limyè endikatè a pozisyon nan switch la chaj ak ouvèti elektrik la ak bouton fèmen yo bay ak liy analòg, kat ekspozisyon estati switch ak pozisyon fèmen. Operasyon an nan switch la chaj ak switch la tè gen yon verrouillage pou anpeche move operasyon.
