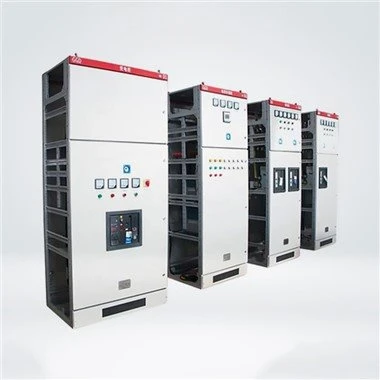

Estrikti switchgear la

Konpozan elektrik prensipal yo nan switchgear a gen pwòp konpatiman separe yo. Yo se: kalite charyo, kontak busbar, kontak priz, chanm kab, chanm enstriman.

Handcart: Handcart la se nan mitan devan switchgear la. Kontak otobis-nan disjoncteurs ki kalite charyo-yo mete nan lòj ba otobis la, epi ray ki gen gwo -fòs yo enstale sou tou de bò kalite charyo a-. disjoncteurs. Lè charyo a-tip disjoncteurs rale soti, valv la otomatikman tonbe fèmen priz la. Pandan antretyen an ak eksperyans nan kò a switch, li se entèdi entèdi yo louvri deflòp la posibilite.

Lòj busbar: Lòj busbar la se sou pati siperyè switchgear la. Bò li yo kenbe pa yon ekran inik, ki se nan prizon pa rive, epi li ka sèlman louvri soti nan tèt la, kidonk gen mwens risk pou chòk elektrik.

Chanm kab: Chanm kab la se nan pati ki pi ba switchgear la. Anplis konekte câbles liy yo, gen transfòmatè aktyèl yo, parachèt liy yo, switch baz, transfòmatè aktyèl zewo -sekans, elatriye. Se sèlman lè switch izole liy tè a fèmen, gad dèyè ekran an ak pòt kabinè a switchgear pi ba yo ka louvri.

Chanm enstriman an: panèl la nan chanm enstriman an ekipe ak yon aparèy pwoteksyon mikro, yon manch opere, yon aparèy ekspozisyon ap viv, yon endikatè estati, elatriye blòk tèminal, switch pouvwa sikwi kontwòl, ak ekipman oksilyè enstale nan chanm enstriman an.
