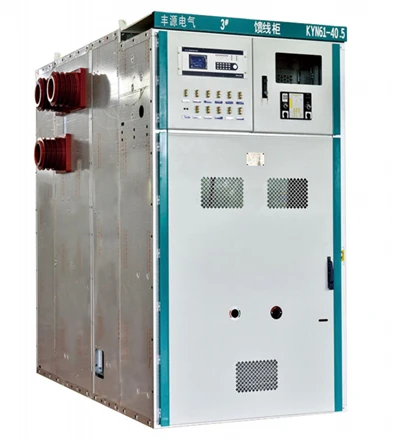

KYN61-40.5 40.5kV Air izole metal-Koutman ki kouvri

Modèl siyifikasyon

Apèsi sou pwodwi a

KYN61-40.5 switchgear bay yon metal-ki fèmen, platfòm konpatiman pou distribisyon vòltaj mwayen-nan yon vòltaj nominal de 40.5kV. Yo ka espesifye disjoncteurs vakyòm ki retire pou fèk ap rantre, sòtan, transfòmatè-four, bis-kouple ak lòt pwojè-fonksyon panèl defini. Evalyasyon sikwi prensipal yo, pwoteksyon, mesure, pouvwa oksilyè ak koòdone kominikasyon yo finalize pandan revizyon teknik.

Aranjman kabinè a separe sikwi -brekteur, busbar, kab ak zòn kontwòl vòltaj ba-pou sipòte operasyon an sekirite, enspeksyon ak antretyen. Panno yo, aranjman -switch la tè ak anklanchman mekanik/elektrik yo konfigirasyon dapre konplo apwouve a. Lojik final la ak kondisyon aksè yo konfime nan desen pwojè yo.

Karakteristik kle

· Disjoncteur vakyòm retire ak sèvis defini, tès / dekonekte ak pozisyon antretyen, sijè a konsepsyon brekè a chwazi.

·Metal-rekouvèt konpatimantasyon pou brekè, busbar, kab ak zòn kontwòl vòltaj ba-.

·Otomatik panno ak fonksyon verrouillage ki fèt pou diminye erè fonksyone komen.

· Pwojè-espesifik CT, VT, mesure, relè pwoteksyon, pouvwa oksilyè ak SCADA interfaces.

·Enjenieri pwogramasyon ki soti nan SLD kliyan an, orè panèl ak egzijans pou antre nan kab-.

·Aranjman jeneral, schémas segondè ak dokiman etap lòd -prepare pou apwobasyon.

Done teknik

Valè sa yo defini aktyèl estanda sit entènèt debaz la. Valè final garanti yo aplike sèlman pou òf apwouve, desen ak dokiman kontra yo.

Paramèt	Sit entènèt debaz
Modèl	KYN61-40.5
Kalite switchgear	Andedan kay la -izolasyon, metal ki ka retire- switchgear
Rated vòltaj	40.5 kV
Rated frekans	50 Hz
Rated aktyèl	Jiska 2000 A; final prensipal-otobis ak kouran kouran yo pa pwogramasyon apwouve
Kouran kase kout-sikwi	Jiska 31.5 kA
Evalyasyon kout -tan kenbe tèt ak aktyèl	31.5 kA pou 4 s
Rated pik kenbe tèt ak aktyèl	80 kA
Kout-kout ki fè kouran	80 kA pik
Pouvwa -frekans reziste vòltaj	95 kV, 1 min
Enpilsyon zèklè kenbe tèt ak vòltaj	185 kV pik
Pwoteksyon anvlòp	IP4X; entèn patisyon pwoteksyon IP2X ak pòt la lòj ki enpòtan louvri, sijè a konfigirasyon final apwouve
Kalite -disjoncteur	Disjoncteur vakyòm retire; fè ak modèl konfime pandan revizyon teknik
Ekipman oksilyè / kontwòl	Pwojè-espesifik; DC 220 V te itilize nan konfigirasyon dokimante tès la
Anbyen sèvis estanda	−15 degre a +40 degre
Altitid enstalasyon estanda	Mwens pase oswa egal a 1000 m anwo nivo lanmè
Dimansyon	Panel- ak konplo-espesifik; konfime sou desen aranjman jeneral apwouve a
Antre kab ak revokasyon	Pwojè-espesifik dapre done kab ak layout apwouve

Fonksyon Panel tipik

Fonksyon panèl	Wòl tipik
Manje kap fèk ap rantre	Resevwa pouvwa nan sèvis piblik la, transfòmatè oswa switchgear en; pwoteksyon, mesure ak done CT yo se pwojè-espesifik.
Sortan liy feeder	Distribye pouvwa nan sous-stations en, chay pwosesis oswa manje distribisyon.
Transformer feeder	Kontwole ak pwoteje yon sikwi transfòmatè ki baze sou evalyasyon transfòmatè, gwoup vektè ak filozofi pwoteksyon.
Otobis kouple / seksyon otobis	Konekte oswa seksyon gwoup busbar selon aranjman otobis apwouve a ak sekans opere.
PT / mesure panèl	Bay fonksyon vòltaj mezi, mesure oswa otobis-si SLD mande sa.
Oksilyè / panèl kontwòl	Entegre pwojè -defini kontwòl, anonse, kominikasyon oswa fonksyon oksilyè estasyon.

Opsyon Konfigirasyon ak Pwoteksyon

Yo kapab enjenyè switchgear a ak pwojè -disjoncteurs vakyòm apwouve, transfòmatè aktyèl ak vòltaj, relè pwoteksyon, mèt, parafouy, switch tè ak aparèy oksilyè. Mak eleman yo, rapò, klas presizyon, chay, kantite debaz CT, fonksyon relè, vòltaj kontwòl ak pwotokòl kominikasyon yo dwe deklare nan ankèt la oswa dakò pandan klarifikasyon teknik. Ranplasman ekivalan yo fèt sèlman avèk apwobasyon kliyan.

Kondisyon Fonksyònman ak Enjenyè Rejyonalg

Creole sèvis andedan kay la

Liy debaz sit entènèt estanda a se yon tanperati anbyen nan -15 degre a +40 degre ak yon altitid enstalasyon ki pa depase 1000m. Sal enstalasyon an ta dwe apwopriye pou ekipman elektrik andedan kay la epi pwoteje kont kondansasyon nòmal, gaz korozif, twòp pousyè, Vibration ak lòt kondisyon deyò spesifikasyon pwojè a te dakò.

Larisi, CIS ak pi laj Eurasia

Pou pwojè-frèt ak sèvis piblik- lokal yo, endike tanperati minimòm pou fonksyònman deyò ak andedan kay la, filozofi chofaj ak vantilasyon, altitid, nivo sismik, kondisyon polisyon, kontwòl tanperati bilding, langaj dokiman obligatwa yo ak estanda ki aplikab yo oswa dokiman konfòmite yo. Sèvis anba -15 degre pa fè pati evalyasyon estanda sit entènèt la epi li mande pou evalyasyon teknik ak, kote sa posib, yon konsepsyon espesyal. Nenpòt liv EAC-, GOST{- oswa lokal-regleman dwe konfime pou pwojè espesifik la anvan sitasyon.

Lafrik ak Mwayen Oryan an

Pou kote ki wo-anbyen, pousyè, kotyè oswa wo-altitid, bay maksimòm tanperati andedan kay la, altitid, imidite, pousyè ak sèl-kondisyon kontaminasyon, aranjman refwadisman ak pwoteksyon anvlòp ki nesesè yo. Kondisyon ki pi wo a +40 degre oswa 1000m ka mande pou revizyon tèmik, derating, revizyon izolasyon oswa yon konsepsyon espesyal.

Estanda, Tès ak Dokimantasyon

Yo revize switchgear yo ofri a kont spesifikasyon pwojè a ak IEC aplikab, GB oswa lòt estanda yo dakò. Yo konfime estanda egzak, edisyon ak konfòmite -dokiman an nan òf komèsyal ak teknik la; yo pa ta dwe dedwi nan non modèl la pou kont li.

Dokimantasyon tès twazyèm -tip-pati yo disponib pou yon konfigirasyon switchgear 40.5kV, 2000A ak 31.5kA. Dimansyon rapò aplikab la konfime pandan revizyon teknik. Yo dakò ak egzijans enspeksyon woutin ak lòd-etap tès yo pou pwogramasyon yo ofri a, epi dokimantasyon pwojè a ka gen ladan desen apwouve, chema segondè, manyèl ak dosye tès jan sa espesifye nan kontra a.

Dimansyon, enstalasyon ak entèfas

Lajè kabinè, pwofondè ak wotè varye ak fonksyon panèl la, aranjman busbar, seleksyon brekè, revokasyon kab, aranjman CT / VT ak clearances entèn yo. Fengyuan Power bay yon pwojè -desen aranjman jeneral espesifik ki montre pwogramasyon an, ouvèti fondasyon an, zòn antre kab-, seksyon transpò, otorizasyon antretyen ak pwen koòdone. Pa finalize switchroom oswa fondasyon sivil la nan yon dimansyon katalòg jenerik.

Aplikasyon

· Soustasyon sèvis piblik ak endistriyèl

·Izin elektrik ak sous-estasyon koleksyon enèji renouvlab-

· Min, metal, siman, lwil oliv ak gaz, ak endistri pwosesis

·Enfrastrikti, dlo ak gwo sistèm kouran komèsyal oswa enstitisyonèl

· Pwojè distribisyon 33kV ak 35kV ki mande ekipman andedan kay la 40.5kV-

Poukisa Fengyuan pouvwa

Te fonde an 2010, Fengyuan Power fabrike ekipman distribisyon pouvwa nan Henan, Lachin ak sipòte pwojè entènasyonal ak jeni aplikasyon ak dokiman lòd. Pou pwojè KYN61-40.5, ekip la ka revize dyagram nan yon sèl-liy, prepare yon panèl-pa-pwopozisyon panèl epi kowòdone aranjman jeneral ak desen segondè pou apwobasyon. Sètifika sistèm jesyon konpayi-ak kalifikasyon fabrikasyon yo disponib separeman; konfòmite pwodwi ak aplikasyon pou tès -dokiman yo rete konfigirasyon- ak kontra espesifik.

Eksplore ekipman ki gen rapò:gwo -interrupteur vòltajepidisjoncteurs vakyòm andedan kay la. Konpatibilite final la konfime nan òf teknik la.

FAQ

1. Ki sa ki KYN61-40.5 switchgear?

KYN61-40.5 se yon andedan kay la, lè-izolasyon, platfòm switchgear ki ka retire ak metal ki gen rapò ak 40.5kV. Yo itilize li pou resevwa, distribye, kontwole ak pwoteje pouvwa nan estasyon yo ak rezo endistriyèl yo.

2. Poukisa yo itilize switchgear 40.5kV nan yon sistèm 35kV?

Yon rezo 35kV souvan matche ak ekipman nan klas vòltaj 40.5kV rated-pou nivo izolasyon ekipman an kouvri kondisyon ki pi wo vòltaj ak izolasyon-kowòdinasyon sistèm nan. Seleksyon final la suiv estanda sèvis piblik ak pwojè ki aplikab yo.

3. Èske KYN61-40.5 ka itilize nan yon sistèm 33kV?

Wi, li ka chwazi pou yon pwojè 33kV lè etid sistèm lan, kowòdinasyon izolasyon ak spesifikasyon kliyan mande pou ekipman klas 40.5kV-. Voye SLD ak paramèt sistèm yo pou konfimasyon.

4. Ki nivo aktyèl ak kout-sikwi ki disponib?

Liy debaz sou sit wèb aktyèl la se jiska 2000A, ak kouran kase kout-sikwi ki rive jiska 31.5kA ak kout-tansè ak aktyèl 31.5kA pou 4s. Evalyasyon final la konfime pou chak panèl ak seksyon busbar.

5. Ki kalite panèl yo ka apwovizyone?

Fonksyon tipik yo gen ladan liy antre, sortan, transfòmatè feeder, kouple otobis oswa seksyon otobis, PT/mesaj ak pwojè-panno oksilyè espesifik. Pwogram final la devlope apati SLD apwouve ak orè panèl la.

6. Èske konsepsyon estanda a apwopriye anba a -15 degre?

Ranje estanda sèvis sit entènèt la se −15 degre a +40 degre. Pi ba -sèvis tanperati mande pou evalyasyon teknik nan chanm enstalasyon an, aparèy chofaj, materyèl, mekanis, oksilyè ak estanda lokal ki nesesè yo. Yon konsepsyon espesyal konfime sèlman nan òf pwojè a.

7. Èske switchgear a ka apwovizyone pou pwojè Larisi oswa CIS?

Fengyuan Power ka evalye Larisi, CIS ak pi laj kondisyon pwojè Eurasian. Ankèt la dwe idantifye estanda ki aplikab yo, règleman teknik lokal yo, konfòmite-dokiman atant, lang, klima, kondisyon sismik ak sèvis piblik. Dimansyon ki gen rapò ak EAC- oswa GOST-konfime pwojè pa pwojè epi non modèl la pa enplike.

8. Èske dimansyon kabinè fiks?

No. Dimansyon yo varye selon fonksyon panèl la, brekè, busbar, aranjman CT/VT, antre kab ak otorizasyon pwojè yo. Sèvi ak desen aranjman jeneral pwojè apwouve pou konsepsyon sivil ak switchroom.

9. Ki dokiman tès ki disponib?

Dokimantasyon tès twazyèm -tip-pati yo disponib pou yon konfigirasyon espesifik 40.5kV, 2000A ak 31.5kA. Aplikabilite li, ansanm ak woutin-tès ak dokiman enspeksyon pou lòd la, yo revize pandan klarifikasyon teknik.

10. Ki enfòmasyon ki nesesè pou yon sitasyon?

Bay yon sèl dyagram liy -, kantite panèl ak fonksyon, vòltaj nominal, frekans, kouran nominal, nivo sikwi kout- ak dire, done CT/VT, kondisyon pwoteksyon, vòltaj oksilyè, kondisyon sit, estanda, peyi destinasyon ak kondisyon livrezon.
