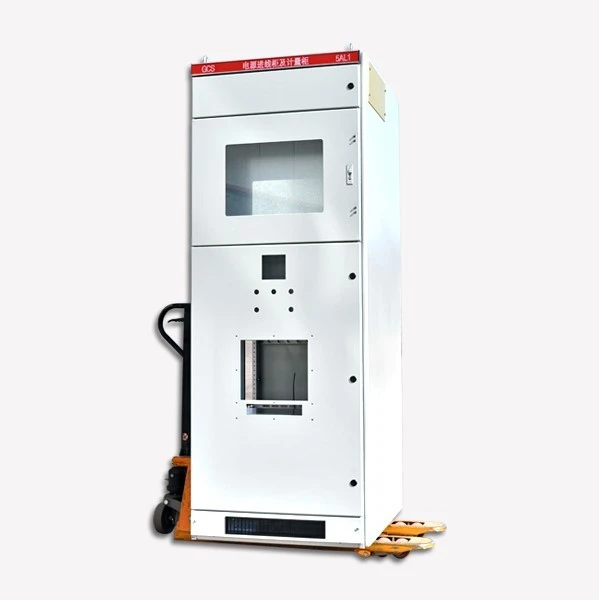

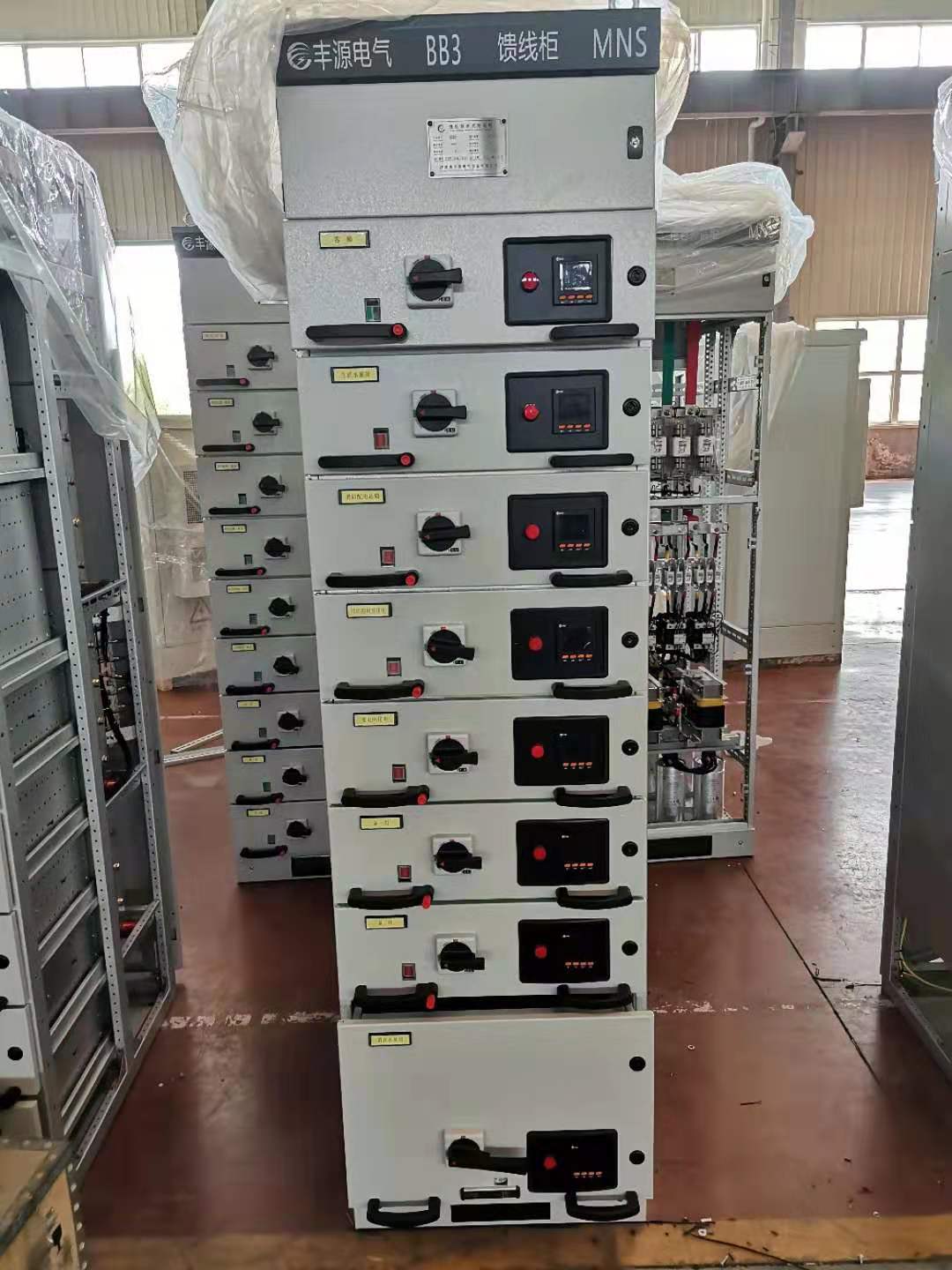

Sant kontwòl motè switchgear MNS LV Drawout Kalite switchgear elektrik

motè kontwòl sant switchgear MNS LV drawout kalite switchgear elektrik



rezime

Low vòltaj switchgear, ke yo rele tou kabinè distribisyon ba vòltaj, se yon seri konplè switchgear ba vòltaj ak ekipman kontwòl souvan li te ye. Li refere a yon seri konplè aparèy elektrik ak vòltaj AC ak DC anba a 1000V. Low vòltaj switchgear se apwopriye pou endistri tankou plant elektrik, petwòl, chimik, métallurgique, twal, bilding ki wo, elatriye, epi yo itilize pou transmisyon, distribisyon, ak konvèsyon enèji. Mache kabinè distribisyon ba-vòltaj la nan Lachin te kenbe yon tandans kwasans rapid ak aplikasyon an nan gri entelijan, konstriksyon enfrastrikti, envestisman nan fabrikasyon, ak devlopman nan nouvo endistri enèji.

aplikasyon

Low vòltaj switchgear se apwopriye pou endistri tankou plant elektrik, petwòl, chimik, métallurgique, twal, bilding ki wo, elatriye, epi yo itilize pou transmisyon, distribisyon, ak konvèsyon enèji.

klasifikasyon

Soti nan pèspektiv nan mòd estriktirèl, li ka divize an kalite fiks ak kalite retire.

1. Fiks:

Li ka asire ke tout eleman elektrik yo seryezman fiks nan pozisyon ki deziyen nan kabinè an. Aparans kabinè a se jeneralman kib, tankou kalite ekran, kalite bwat, elatriye, epi gen tou platfòm prismatik tankou Desktop. Sa a ki kalite kabinè gen yon sèl ranje ak tou yon aranjman.

2. Kalite retrè:

Kalite retire a konpoze de yon kò kabinè fiks ak yon pati aparèy mobil ekipe ak eleman prensipal elektrik tankou switch. Pati mobil la ta dwe limyè ak serye lè yo deplase nan, ak tiwa nan menm kalite ak spesifikasyon yo ka seryezman echanje. Metòd pwosesis la nan kò kabinè a nan kalite a retire se fondamantalman menm jan ak sa ki nan kalite a fiks.

Sepandan, akòz kondisyon yo pou entèrchanjabilite, presizyon nan kò kabinè a dwe amelyore, ak pati ki enpòtan nan estrikti a dwe gen ase ajisteman. Kòm pou pati nan aparèy mobil, li dwe kapab ranplase pandan y ap fyab sipòte eleman prensipal yo. Se poutèt sa, li dwe gen gwo fòs mekanik ak presizyon, ak pati ki enpòtan yo dwe tou gen ase ajisteman.

Soti nan metòd la koneksyon, li ka divize an kalite soude ak koneksyon Fastener

1. Kalite soude:

Avantaj li yo se pwosesis pratik, solid ak serye; Dezavantaj yo se gwo erè, fasil deformation, difikilte nan ajisteman, ak mank de estetik, ak materyo a jeneralman pa ka pre plake.

2. Koneksyon Fastener:

Avantaj li yo apwopriye pou pre plating nan pyès materyo, fasil pou chanje ak ajiste, fasil pou anbeli, estanda konsepsyon konpozan, ak envantè pre pwodiksyon. Erè gwosè jeneral estrikti a piti. Dezavantaj la se ke li pa solid tankou soude, ki mande gwo presizyon nan eleman ak depans pwosesis relativman wo. Fastener yo jeneralman eleman estanda, sitou ki gen ladan vis konvansyonèl, nwa ak rive, rale rive, pre tansyon ak reglabl nwa kranpon ak pre tansyon nwa rale, osi byen ke vis pwòp tèt ou tapping. Genyen tou vis fixation espesyal (tankou pifò kabinè ki ba-vòltaj enpòte soti aletranje sèvi ak vis fixation espesyal).

Gid Seleksyon

Paramèt teknik yo souvan itilize nan seleksyon an nan kabinè distribisyon:

1. Maksimòm aktyèl la nan busbar prensipal la: Valè nominal aktyèl la maksimòm ke ba prensipal la ka pote.

2. Rated kout tan kenbe tèt ak aktyèl: Rasin vle di valè kare nan kout tan an kenbe tèt ak aktyèl ke yon kous nan seri a konplè nan ekipman ka san danje pote anba kondisyon tès yo espesifye nan 8.2.3 nan estanda nasyonal GB7251 la.{{5} }, jan manifakti a bay.

3. Pik kout tèm kenbe tèt ak aktyèl: Kouran an pik ke yon sikwi sèten nan seri a konplè nan ekipman ka kenbe tèt ak satisfezan dapre règleman manifakti a anba kondisyon tès yo espesifye nan 8.2.3 nan estanda nasyonal GB7251 la.1-2005 .

4. Nivo pwoteksyon koki: Nivo ekipman konplè a bay pou anpeche kontak ak pati vivan yo, osi byen ke envazyon solid etranje ak antre likid, dapre estanda IEC60529 1989. Klasifikasyon nivo espesifik yo detaye nan estanda IEC60529 la.

5. Metòd separasyon entèn: Dapre estanda IEC60529 1989, yo nan lòd pwoteje sekirite pèsonèl, switchgear a divize an plizyè konpatiman separe nan diferan fason.

6. Fòm inite fonksyonèl: Dapre estanda nasyonal GB7251.1-2005, metòd enstalasyon konpozan nan seri konplè ekipman an.

Antretyen ak antretyen

Antretyen chak jou nan switchgear ba-vòltaj:

1. Regilyèman enspekte chak kabinè pou siy aktivite ensèk ak sourit, epi regilyèman pèlen epi touye yo.

2. Tcheke si plasman avètisman ak siy antretyen yo kòrèk.

3. Tcheke si zouti ijans ak aparèy ekleraj yo konplè epi yo fonksyone byen, epi si manch lan ak manch fuse yo konplè.

4. Tcheke jwenti kab yo pou chalè ak dekolorasyon (anjeneral ajan), ak fil la tè pou rouye (si wi ou non pwen yo soude yo nòmal)

5. Tcheke si koki kondansateur andedan kabinè a kondansateur an bon kondisyon, si gen flit oswa ekspansyon, epi si limyè endikatè a nan bon kondisyon.

6. Tcheke kontak fil la tè nan chak koki kondansateur.

7. Fè yon bon travay nan netwaye ak retire pousyè tè pou chak kabinè.

8. Tcheke operasyon fanatik yo nan chak kabinè.

zafè ki bezwen atansyon

Prekosyon pou operasyon ak antretyen nan kabinè distribisyon ba-vòltaj

1. Nan prensip, antretyen ak reparasyon nan ekipman elektrik yo ta dwe te pote soti ak yon pann kouran epi retounen nan kous la pou travay.

2. Chanèl yo devan ak dèyè nan kabinè distribisyon ba-vòltaj la ta dwe kouvri ak tapi kawotchou izole, ak chanèl yo ta dwe gratis nan debri pou depo. Ekleraj la ta dwe klere, epi dlo flit nan kay la ta dwe trete san pèdi tan. Yo ta dwe pran mezi pou anpeche ti bèt antre ak sòti nan kab antere yo.

3. Pandan pik chaj aktyèl kondisyon yo, koneksyon elektrik yo ta dwe tcheke pou surchof ak dekolorasyon. Si sa posib, mezi tanperati enfrawouj ka itilize pou deteksyon ak dosye yo ta dwe kenbe.

4. Fil elektrik segondè sikwi a pwòp, ak nimewo fen fil yo kòrèk epi yo konsistan avèk desen yo.

5. Èske non, siy, ak nimewo ki sou kabinè distribisyon ba-vòltaj la klè ak kòrèk pandan operasyon an, epi se pozisyon manch opere, bouton, elatriye ki konsistan avèk sitiyasyon aktyèl la sou sit la. Èske limyè siyal yo ak endikatè mekanik yo kòrèk.

6. Endikasyon enstriman yo kòrèk epi yo konsistan avèk chanjman ki fèt nan transfòmatè a.

7. Èske aktyèl la ak aktyèl aktyèl la nan disjoncteur a ba-vòltaj satisfè kondisyon yo konsepsyon. Kit espesifikasyon nwayo fonn yo satisfè kondisyon konsepsyon yo.

8. Mezire valè rezistans izolasyon ak yon megohmmeter 1000V pa mwens pase 1 megohm.

9. Kabinè distribisyon tiwa a ta dwe fleksib, ki lejè, epi yo pa bloke ak kolizyon. Aparèy mekanik oswa elektrik bloke yo ta dwe opere kòrèkteman, epi tou de bloke ak debloke yo ta dwe serye. Menm inite a ka chanje nan volonte.

10. Tcheke si izolasyon fil kous segondè yo domaje, laj, oswa fonn.

11. Kit koneksyon ant busbar la ak aparèy elektrik prensipal yo, oswa koneksyon kontak la serye, epi si boulon fixation yo ki lach.

12. Kit mekanis fonksyone eleman elektrik yo fleksib epi li gratis nan surchof oswa fòs opere twòp.

13. Anvan enstalasyon ak operasyon kabinè distribisyon an, yo ta dwe tcheke sifas kouch kabinè a pou domaj, andedan kabinè a ta dwe sèk epi pwòp, aranjman an ta dwe pwòp, kabinè a ta dwe byen fiks sou fondasyon an, baz la ta dwe bon, epi pòt kabinè a ta dwe byen fèmen epi fèmen.

















Q5: Èske OEM/ODM disponib?

A: Wi, li se! Pwodwi nou yo ka Customized. Nou gen ekip konsepsyon ak enjenyè, nou ka Customize pwodwi dapre desen oswa kondisyon kliyan yo.



Q6: Ou se manifakti oswa konpayi komès?
A: Nou se faktori, Kòm yon manifakti 100 pousan pwofesyonèl ak eksperyans manifakti 20 ane a, nou ta ka pwodwi pwodwi selon kondisyon kliyan yo epi nou ta ka tou kontwole bon jan kalite a nan pwodwi 100 pousan.



Q7: Èske pri a ka negosye?

A: Wi, pri a se negosyab. Li ka chanje selon kantite ou oswa pake



Q8: Kouman sou enspeksyon?

A: Nou gen tout sistèm enspeksyon an soti nan matyè premyè pou fini pwodwi yo enkli tès ogmantasyon tanperati, tès sèl flite tès kalite kondiktè, tès lavi mekanik.



Q9: Ki sa ki tèm peman?

A: TT, Paypal, Western Union, asirans komès Alibaba ak L/C akseptab. 30 pousan T/T davans, 70 pousan balans anvan chajman.



Q10: Ki sèvis konpayi an ofri?

A: Nou gen ekip la enjenyè pwofesyonèl ki ka konsepsyon ak devlope mwazi an rive diferan kondisyon kliyan.

Nou menm tou nou gen ekip lavant yo ofri bon sèvis soti nan pre-sale apre-sale.





Pwodui sa a anjeneral Customized.
Nou se yon manifakti epi nou gen yon depatman teknik pwofesyonèl ki ka desine ak bay solisyon selon bezwen kliyan yo.
Tanpri klike sou bouton ki anba a pou voye nou enfòmasyon an, epi pèsonèl lavant nou an ap kontakte ou pou ba ou desen konsepsyon yo.



Men egzanp kliyan nou yo pou referans ou

Kliyan Nepalè yo

	GCS LV Retireable Switchgear
S.N.	Espesifikasyon	Wi/Non/Si genyen
	Panèl elektrik (kabinè switchgear ki retire ba-vòltaj)
	Manifakti
	Mak
	Kalite/Modèl	GCS
	Peyi orijin
1	Deskripsyon Fonksyon
1.1	Li se gwoup ki ba vòltaj switchgear kabinè retire ki ka opere fasil epi san danje.
2	Kondisyon operasyonèl
2.1	Ekipman elektrik ka dekonekte manyèlman ak otomatikman pandan surcharge ak kout-sikwi.
3	Konfigirasyon sistèm lan
3.1	Ba vòltaj switchgear retireable kabinè ak tout eleman esansyèl yo ak busbar kwiv
4	Espesifikasyon teknik	Evalyasyon
4.1	Sikwi prensipal vòltaj rated	400V
4.2	Rated frekans	50Hz
4.3	Rated ensiltasyon vòltaj	690V (1000V)
4.4	Maksimòm aktyèl k ap travay nan ba prensipal (kwiv)	1000A
4.5	Rated kenbe tèt ak aktyèl nan busbar prensipal la	100KA/1s
4.6	Nivo Pwoteksyon	IP40
4.7	Operasyon Mode	Manyèl ak otomatik
4.8	Kalite tiwa metal	8E oswa 16E oswa ekivalan
4.8.1	400A tiwa	1 Non.
4.8.2	300A tiwa	1 Non.
4.8.3	250A tiwa	1 Non.
4.8.4	200A tiwa	2 Non.
4.8.5	150A tiwa	2 Non.
4.8.6	100A tiwa	2 Non.
4.9	Eksteryè dimansyon	Apeprè. (80cm X 105cm X 220cm)
4.10	Chak tiwa dwe genyen 3-ammèt dijital oswa analòg pou mezire 3-faz (RYB) aktyèl endividyèlman.
4.11	Busbar dwe fèt an kwiv twa faz kat fil ak tè pwoteksyon (R,Y,B,N,PE).
4.12	MCCB a ta dwe nan kalite siperyè & sansib
4.13	Mekanis nan fonksyone nan tiwa yo dwe fasil ak lis.
4.14	Manch tiwa dwe trè izole ak fò
4.15	Dimansyon ekstèn lan ta dwe apeprè matche ak (80cm X 105cm X 220cm)
4.16	Konsepsyon ekstèn lan ak koulè ta dwe matche ak konsepsyon an jan yo montre nan foto a
5	Plato Busbar
5.1	Plato busbar la dwe enstale nan tèt la nan lòj la nan inite fonksyonèl la, epi liy koneksyon an ak liy pouvwa komen yo ka mete nan plato a.
5.2	Yo ta dwe konekte kantite busbar ki nesesè yo soti nan sistèm ki egziste deja a kabinè enstale pa nwa-boulon / sistèm trunking Busbar selon kondisyon.
6	Pwodwi pou Telefòn, rezèv ak consommables
