10kv 50ka VS1 Vacuum Circuit Breaker

10kv 50ka VS1 disjoncteurs vakyòm

Brekè sikwi vakyòm sitou konsiste de twa pati: vakyòm arc etenn chanm, mekanis opere, bracket, ak lòt konpozan.

1. Vacuum arc etenn chanm

Dapre diferan kalite switch, gen seramik vakyòm arc etenn chanm ak ekran ekstèn, ti vakyòm arc etenn chanm ak tas entèmedyè sele ki gen fòm jaden mayetik longitudinal, ak enteryè sele vè jarèt arc etenn chanm. Estrikti debaz la se jan sa a:

1) Koki izolasyon ki byen fèmen

Sistèm izolasyon ki byen fèmen ki konpoze de yon silenn izolasyon seramik, vè oswa mikrokristalin vè, yon kouvèti fen mobil, yon kouvèti fen fiks, ak yon tiyo corrugated asye pur se yon veso vakyòm sele. Pou asire ke sere, san konte pwosedi fonksyònman strik nan kalite sele a, materyèl la li menm tou oblije gen ti rèspirabilite ak lage gaz entèn yo.

2) sistèm conducteurs

Li konpoze de yon baton kondiktif fiks, yon sifas kous fiks, yon kontak fiks, yon kontak k ap deplase, yon sifas k ap deplase, ak yon baton k ap deplase. Estrikti kontak la ka apeprè divize an twa kalite: kontak silendrik, kontak transverse chan mayetik Groove sifas koube ak fòm espiral, ak kontak longitudinal chan mayetik. Kounye a, sa a ki kalite arc etenn chanm adopte lonjitidinal teknoloji jaden mayetik, ki gen kapasite fò ak ki estab etenn arc.

3) Pwoteksyon sistèm

Kouvèti pwoteksyon se yon eleman endispansab nan chanm etenn vakyòm arc, e gen divès kalite kouvèti pwoteksyon, tankou kouvèti pwoteksyon prensipal ki antoure pwen kontak la, kouvèti pwoteksyon tiyo corrugated, ak kouvèti pwoteksyon egalizasyon vòltaj. Fonksyon kouvèti prensipal la se jan sa a: ① Pou anpeche pwodwi pwojeksyon sou miray enteryè koki izolasyon an pandan pwosesis arc la, kidonk diminye fòs izolasyon koki a. ② Amelyore inifòmite distribisyon jaden elektrik nan chanm etenn arc la benefisye pou diminye fòs jaden lokal la ak ankouraje miniaturizasyon chanm etenn vakyòm arc la. Kondansasyon pwodwi arc ak absòbe kèk enèji arc se benefisye pou rekiperasyon fòs dyelèktrik arc la. diferans.

2. Operasyon mekanis

Dapre diferan kalite disjoncteurs, diferan mekanis opere yo itilize. Mekanis fonksyone komen yo enkli mekanis fonksyònman prentan (VS1), mekanis fonksyònman pèmanan leman, ak mekanis operasyon konbinezon (VBD).

Lòt pati: machin chasi, parantèz izolasyon, izolasyon, elatriye.

Ki karakteristik disjoncteurs vakyòm yo

(1) Gwo kapasite kraze, jiska 50kA; Apre ka zo kase, mwayen ki genyen ant fant yo refè byen vit epi pa gen okenn nesesite pou ranplase mwayen an.

(2) Distans ouvèti kontak la piti. Distans rupture kontak 10kV disjoncteurs vakyòm se sèlman apeprè 10mm. Pouvwa opere ki nesesè yo piti, aksyon an rapid, mekanis fonksyone a ka senplifye, epi lavi sèvis la ka pwolonje. Anjeneral, antretyen pa nesesè pou anviwon 20 ane.

(3) Kout tan etenn arc, vòltaj arc ki ba, enèji arc ki ba, pèt kontak ki ba, ak entèripsyon miltip.

(4) Baton gid mobil lan gen ti inèsi epi li apwopriye pou operasyon souvan.

(5) Lè w ap opere switch la, bri aksyon an ba, sa ki fè li apwopriye pou itilizasyon iben.

(6) Ark etenn oswa izolasyon medya pa sèvi ak lwil oliv, epi pa gen okenn danje dife oswa eksplozyon.

(7) Tèt kontak la se yon estrikti konplètman sele, ki pa pral diminye pèfòmans li akòz enfliyans nan imidite, pousyè, ak gaz danjere. Operasyon serye ak pèfòmans ki estab sou-off. Kòm yon eleman endepandan, chanm etenn arc fasil pou enstale ak debogaj.

(8) Pandan lavi sèvis brekè sikwi vakyòm lan, pati kontak la pa bezwen antretyen ak enspeksyon. Menm si antretyen ak enspeksyon yo te pote, tan ki nesesè yo trè kout.

(9) Ark la etenn nan yon veso ki fèmen, epi arc ak gaz cho pa ekspoze.

(10) Ekipe ak plizyè fonksyon refè, apwopriye pou bezwen aplikasyon rezo distribisyon yo

Li se yon switchgear andedan kay la ak twa-faz AC 50Hz rated vòltaj nan sistèm pouvwa 12KV. Li itilize kòm inite pwoteksyon ak kontwòl pou ekipman pouvwa ak antrepriz endistriyèl ak min. Aplikab nan kote ki mande operasyon souvan nan aktyèl opere rated, oswa plizyè fwa kraze kout-sikwi kouran.

Brekè sikwi a adopte yon konsepsyon entegre nan mekanis fonksyònman an ak kò brekè sikwi a, epi yo ka itilize kòm yon inite enstalasyon fiks, oswa yo ka ekipe ak yon mekanis pwopilsyon espesyal pou fòme yon inite kamyon men.

Karakteristik: ti gwosè, pwa limyè, apwopriye pou operasyon souvan

Estrikti prensipal: interrupter vakyòm, elektwomayetik oswa mekanis fonksyònman prentan, bracket ak lòt konpozan.

Kondisyon anviwònman an

A.Altitid la pa dwe depase 1000m;

B. tanperati anviwònman an, tanperati maksimòm plis 40 degre, tanperati maksimòm 15 degre (sèlman pèmèt - 30 depo degre);

C. Imidite anviwònman an: chak jou mwayèn imidite relatif se 95 pousan, ak chak mwa imidite relatif mwayèn se mwens pase 90 pousan, chak jou mwayèn satire akwite presyon vapè yo te 2.2 * 10 ^ 3 mpa

Chak jou mwayèn satire akwite presyon vapè yo te 1.8 * 10 ^ 3 mpa

D. Pa gen dife, pa gen okenn abiye danjere, pa gen okenn kontaminasyon grav, pa gen okenn pwodui chimik Fuji ak pa gen okenn souke vyolan.

Si gen kondisyon espesyal pou itilize, tanpri enfòme manifakti a lè kòmann-nan.

Mekanis nan fonksyone adopte kalite depo enèji prentan, aparèy kousen avanse ak rezonab, pa gen okenn detant nan ouvèti, diminye enpak ak Vibration nan ouvèti.

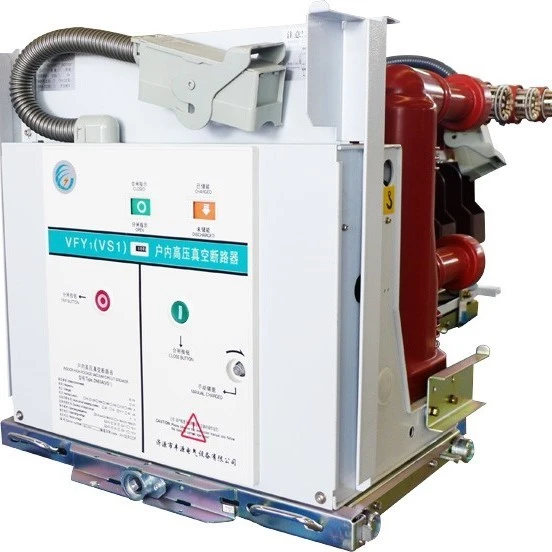

FOTO PWODWI

Paramèt teknik prensipal yo:

NON	Atik	Inite yo	Paramèt teknik
1	Rated vòltaj	KV	12
2	Rated kout dire pouvwa frekans kenbe tèt ak vòltaj		42/48 (Entèfaz, tè / ka zo kase)
3	Rated enpilsyon zèklè kenbe tèt ak vòltaj		42/48 (Entèfaz, tè / ka zo kase)
4	Rated frekans	Hz	50
5	Rated aktyèl	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Rated kout-sikwi kraze aktyèl	KA	20/25	31.5	40
7	Rated kout tan kenbe vòltaj		20/25	31.5	40
8	Rated kout sikwi dire	S	4
9	Rated pik kenbe tèt ak aktyèl	KA	50/63	80	100
10	Rated kout kous fèmen aktyèl		50/63	80	100
11	Segondè sikwi pouvwa frekans kenbe tèt ak vòltaj (1min)		2000
12	Rated sèl / tounen nan do gwoup kondansateur kraze aktyèl	A	630/400 (40kA:800/400)
13	Rated kondansateur bank fèmen aktyèl		12.5 (frekans pa pi gran pase)
14	Lavi mekanik	KA	20000
15	Rated aktyèl fwa kraze (lavi elektrik)		20000
16	Rated kout kous aktyèl kraze fwa	fwa	50(40KA mwens pase oswa egal a 30)
17	Kontak dinamik ak estatik pèmèt mete epesè kimilatif	mm	3
18	Tan depo enèji	s	Mwens pase oswa egal a 10
19	Kontakte distans ouvèti	mm	11±1
20	Overtravel		3.5±0.5
21	Kontakte tan rebondisman fèmen	ms	Mwens pase oswa egal a 2(40KA Mwens pase oswa egal a 3)
22	Twa-faz fann/fèmen peryòd		Mwens pase oswa egal a 2
23	Mwayèn vitès ouvèti (kontak yo separe pa -8mm)	m/s	1.2±0.2
24	Pwensipal rezistans bouk conducteurs		0.6±0.2
25	Pwensipal rezistans bouk conducteurs	μΩ	Mwens pase oswa egal a 50(630A) Mwens pase oswa egal a 45(1250A) Mwens pase oswa egal a 40 (1600,2000A) Mwens pase oswa egal a 35 (2500A oswa plis)
26	Sekans operasyon rated		0-0.3s-Co-180s-Co

Pwodui sa a anjeneral Customized.
Nou se yon manifakti epi nou gen yon depatman teknik pwofesyonèl ki ka desine ak bay solisyon selon bezwen kliyan yo.
Tanpri kontakte pèsonèl lavant nou an pou jwenn desen konsepsyon
